ARDUINO LED做紅綠燈教學

LED做紅綠燈教學

使用簡單的digitalWrite()函數，分別控制三個LED燈的開關即可。

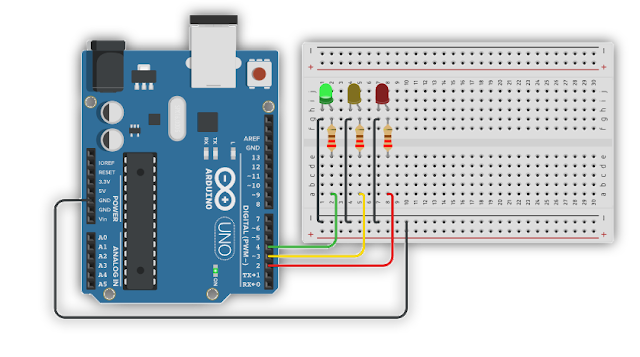

接線圖
X1 Arduino Uno R3。
X1 紅色LED。

X1 黃色LED。

X1 綠色LED。
X3 220Ω 電阻。

Arduino Code

綠燈亮10秒、黃燈亮3秒、紅燈亮8秒。

可修改 delay() 來控制燈時間。

int green = 4;  //綠燈引腳

int yellow = 3; //黃燈引腳

int red = 2;    //紅燈引腳

void setup()

{

  pinMode(green, OUTPUT);

  pinMode(yellow, OUTPUT);

  pinMode(red, OUTPUT);

}

void loop()

{

  digitalWrite(green, HIGH);

  digitalWrite(yellow, LOW);

  digitalWrite(red, LOW);

  delay(10000);  // 綠燈亮10秒



  digitalWrite(green, LOW);

  digitalWrite(yellow, HIGH);

  digitalWrite(red, LOW);

  delay(3000);  // 黃燈亮3秒



  digitalWrite(green, LOW);

  digitalWrite(yellow, LOW);

  digitalWrite(red, HIGH);

  delay(8000);  // 紅燈亮8秒

}
