ARDUINO LED燈閃爍效果

LED介紹
LED中文是發光二極體，英文是Light Emitting Diode。
一般的LED燈有兩隻接腳，長腳接正，短腳接負，通電後就會發亮。
本次使用ARDUINO的第13號引腳當正極。
13號引腳與ARDUINO板子上的內建LED連接在一起。

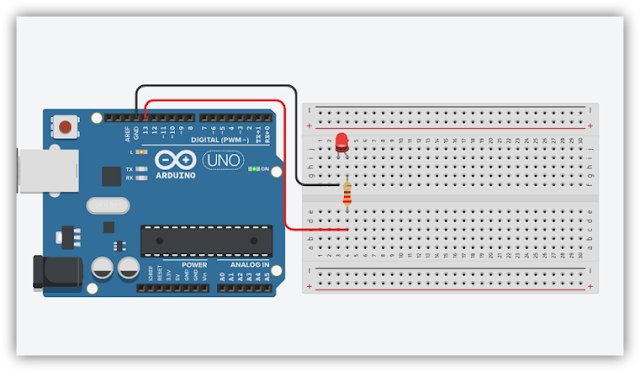

接線圖
X1 Arduino Uno R3。
X1 紅色LED。
X1 220Ω 電阻。

Arduino Code

可以調整delay()的時間來改變閃爍的頻率。

int LED = 13; //定義LED為13

void setup()

{

  pinMode(LED, OUTPUT); //將13引腳設為輸出

}

void loop()

{

  digitalWrite(LED, HIGH); //將13引腳設為開

  delay(1000);             //時間1000毫秒

  digitalWrite(LED, LOW);  //將13引腳設為關

  delay(1000);             //時間1000毫秒

}
